一、概 述

　　HC3000智能配電系統，適用于各種行業用戶端供配電監控和運行管理，通過對用戶配電網絡和電氣設備的不間斷監控，可提高供電可靠性和供配電系統的自動化水平。

　　HC3000智能配電系統，可連接智能電力監控儀表、帶有智能接口的低壓斷路器、綜合測控保護裝置、變壓器、直流屏等，實現遙控、遙測、遙信功能。通過智能配電系統對運行開關量狀態和電量參數進行實時采集和動態顯示，用戶在監控室就可以完整地掌握變配電系統內各電氣節點的實時運行狀態，及時發現故障并做出相應的決策和處理方案，同時可以使值班管理人員根據變配電系統的運行情況進行負荷分析、合理調度、遠控分合閘、躲峰填谷，實現對變配電系統的現代化運行管理。

二、參考標準

●  GB/T 13729-2002   《遠動終端通用技術條件》

●  DL/T634-2002        《遠動設備和系統傳輸規約基本遠動任務配套標準》

●  DL/T 814-2002       《配電自動化系統功能規范》

●  GB/50198-2011      《監控系統工程技術規范》

●  GB 50052               《供配電系統設計規范》

●  GB 50053               《20KV及以下變電所設計規范》

●  GB/T 14285            《繼電保護和安全裝置技術規程》

●  GB/T 50062            《電力裝置的繼電保護和自動裝置設計規范》

●  DL/T 1101-2009      《35KV~110KV變電站自動化系統驗收規范》

●  JGJ16-2008            《民用建筑電氣設計規范》

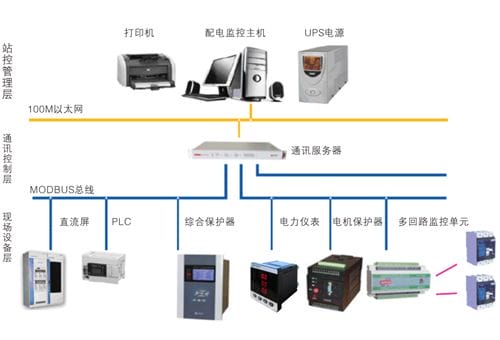

三、系統構成

　　HC3000智能配電系統根據現場情況，采用現場總線、光纖環網或無線通訊中的一種或多種結合的優化組網方式，實現遠程變配電監控、電能集抄管理，為用戶節約大量的一次投入成本。同時采用的系統組態平臺集成了國內多種工業現場通訊規約，如IEC60870-5-101/102/103/104、CANBus、ProfiBus、ModBus等，可支持大量的第三方智能化設備的接入。先進的系統架構支持信息共享和Web發布，解決了配電監控信息孤島的難題。

四、系統特點

   ■  分層分布式結構

　　整個系統分間隔層（終端設備層）、前置層（通訊控制層）和管理層三層，極大的提高了整個監控系統的實時性和可靠性。

   ■  完全單元化的設計

　　所有單元在功能上嚴格獨立，終端設備層的任一監控終端發生故障，均不會影響其它監控終端及系統的正常工作，極大的提高了整個系統的可靠性。

   ■  智能化的事故處理

　　先進的早期事故預警功能及完善的設備維護計劃，可避免事故發生并降低運行成本；快速準確的故障定位及智能分析報告，可及時查明故障原因并縮短檢修時間。

   ■  科學的電力管理

　　全面實現峰、谷、平分時計費功能，科學有效降低硬件投入。

   ■  界面友好，開發方便

　　提供強大的作圖工具、圖元庫、窗口、回路、變量模板庫；提供強大的各種曲線、棒圖和餅圖等圖形工具；提供強大的各種報表等制表工具。

   ■  數據庫及安全性

　　組態系統自帶商業數據庫的數據庫管理系統，提供各種實時、歷史數據的統計和查詢；支持管理員組、管理員、監督員等的權限設置和管理。

   ■  實時在線發布

　　真正支持單機和網絡下在線修改和添加變量或畫面，并直接進行發布即可。

   ■  內置規約庫豐富

　　標準規約包括DNP3.0、IEC101/102/103/104、標準部頒CDT、Modbus 1801、LonWorks、CANbus、PROFIBUS、以太網TCP/IP等，并可擴展規約。

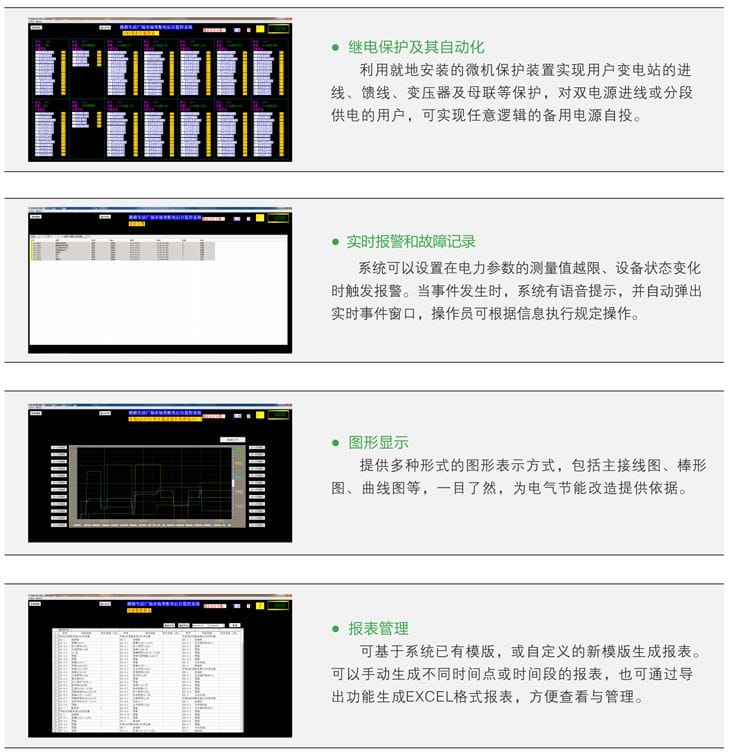

五、主要功能

●  系統自診斷和自恢復

　　能自動在屏幕上顯示故障單元、故障部位及故障性質。單個組件的故障，不會引起整套裝置的誤動，也不影響其它裝置和監控系統的運行，當故障消除時系統能自行恢復。

●  在線維護功能

　　各類畫面、報表的在線編輯。

●  系統擴展

　　系統具有網絡擴展功能，以便將來進行系統擴展時（如：配電系統擴建、改造等），保持原有監控計算機上的監控界面不變，只需增加相應的硬件，增加新的監控界面和監控計算機站點即可，實現對擴展后的整個系統中電氣設備的監控。

●  WEB發布

　　WEB發布功能主要包括：

　　--網上發布，將實時監測數據以安全的方式進行網上發布；

　　--報表瀏覽，能夠在WEB服務器提供各種報表，供相關人員進行瀏覽；

　　--權限限制，在WEB服務器進行嚴格的權限限制，限制不同人員的瀏覽范圍，從而保證數據的安全性。
